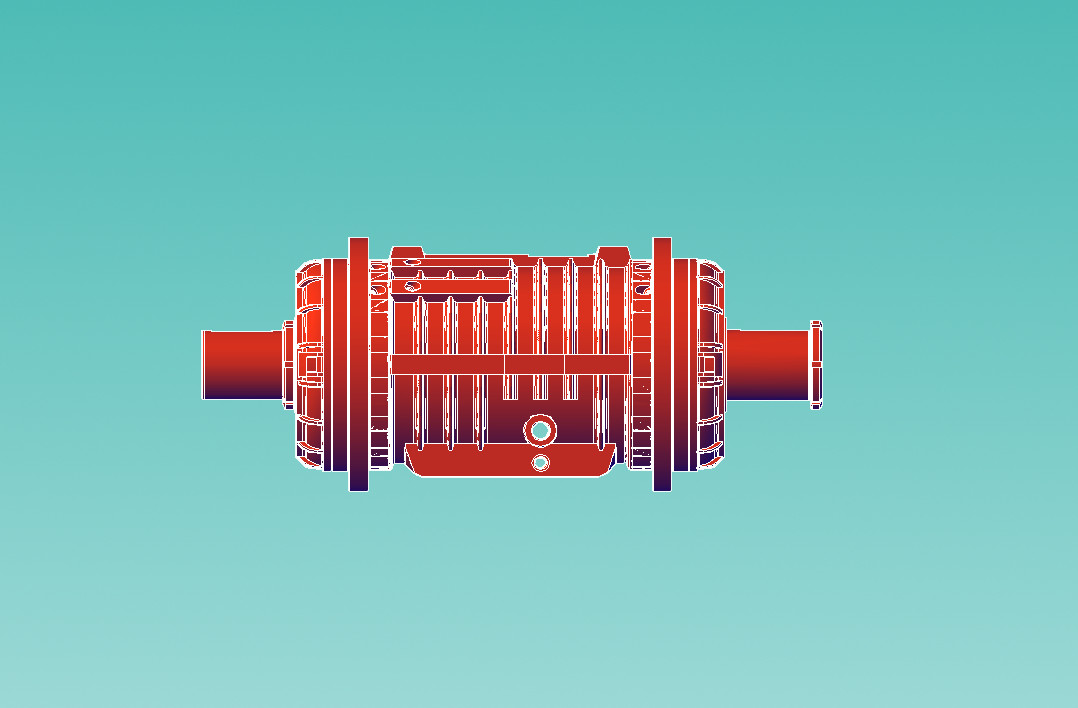

H180N1 TlT অক্ষীয় ফ্যান আনুষাঙ্গিক প্রধান বিয়ারিং বক্স 1622mm দৈর্ঘ্য

H180N1 প্রধান লেয়ারিং বক্স

1. স্যুট বাহনের অভ্যন্তরীণ বৃত্ত, পাতার চাকা এবং সংযোজক যন্ত্রের আগে, সংশ্লিষ্ট অক্ষের সমন্বয়স্থল এবং উভয় প্রান্তের ঘূর্ণন সংযোজক স্ক্রুটির জন্য তেল প্রয়োগ করা প্রয়োজন।
2প্রক্রিয়াকরণের পর বহনকারী বাক্সটি প্যাকিংয়ের আগে সুরক্ষিত হয়, প্রক্রিয়াকরণের পরে আলোকিত পৃষ্ঠ এবং অন্যান্য পৃষ্ঠের জন্য তেল সুরক্ষা।
3. গুদাম সংরক্ষণের সময় সুরক্ষা, উপরে উল্লিখিত ব্যতীত, স্যুট পাতা চাকা এবং সংযোগ যন্ত্রের অক্ষগুলিকে হার্ড ফিল্ম তেল দিয়ে আচ্ছাদিত করা উচিত, এবং তেল কাগজ দিয়ে প্যাকেজ করা উচিত।
4. বাহনবাহক সর্বোচ্চ কাজের ঘূর্ণন গতিঃ n=1800r/min.
5. সর্বোচ্চ তেলের অবস্থান সময় তেলের পরিমাণঃ V=20.5L।
6বাহনবাহী বাক্সের ঢাকনা স্ক্রুটির √ টেনশন টনঃ M/A=113.7Nm।

প্রধান অক্ষ এবং ঘূর্ণনীয় অক্ষ একইভাবে একটি লোহা বাক্সের ভিতরে স্থাপন করা হয়, এই বাক্সটি একইভাবে বায়ু মেশিনের নীচের অর্ধেকের ভিতরে ইনস্টল করা হয় এবং একটি নল দিয়ে স্থির করা হয়।
প্রধান অক্ষের উভয় প্রান্তে একটি রোলিং স্তম্ভ বাহক রয়েছে, যা অক্ষের গতি সহ্য করতে ব্যবহার করা হয়, নিকটবর্তী বাহকগুলির প্রান্তে একটি প্রান্তিক প্রেরণ বল বাহক রয়েছে, যা বায়ু প্রবাহের দিকের বিপরীত দিকে প্রবাহিত হয়।

1অভ্যন্তরীণ রিং, ইম্পেলার এবং কপলিংয়ের ফিটিংয়ের আগে, সংশ্লিষ্ট শ্যাফ্ট ফিট এবং স্ক্রু বাদাম I এবং II উভয় প্রান্তে অ্যান্টি-রস্ট তেল দিয়ে আবৃত করা উচিত।

2. প্রক্রিয়াকৃত ভারবহন বাক্সের অ্যান্টি-রস্ট সমাবেশের আগে, প্রক্রিয়াজাত উজ্জ্বল পৃষ্ঠ এবং অন্যান্য পৃষ্ঠগুলিতে অ্যান্টি-রস্ট তেল প্রয়োগ করুন।

3গুদামে অ্যান্টি-রস্ট স্টোরেজের জন্য, উপরের ২ এর পাশাপাশি, ইম্পেলার এবং কপলিংয়ের জার্নালটি হার্ড ফিল্ম গ্রীস দিয়ে আবৃত করা উচিত এবং তেল কাগজে আবৃত করা উচিত।

4. লেয়ার বক্সের সর্বাধিক কাজের গতিঃ n=1800r/min.

5. সর্বোচ্চ তেলের মাত্রায় তেলের পরিমাণঃ V=20.5L।

6. লেয়ার বক্স কভার স্ক্রু এর টার্নিং টর্কঃ M/A=113.7Nm

প্রধান শ্যাফ্ট এবং রোলিং বিয়ারিং একটি ঢালাই লোহা হাউজিং মধ্যে স্থাপন করা হয়, যা কেন্দ্রীয়ভাবে ফ্যানের নীচের অর্ধেক হাউজিং মধ্যে ইনস্টল করা হয় এবং bolted হয়।

একটি রোলার বিয়ারিং স্পিন্ডলের প্রতিটি প্রান্তে ইনস্টল করা হয় যা রেডিয়াল শক্তি বহন করে। অক্ষীয় শক্তি বহন করার জন্য,একটি সেন্ট্রিপেটাল থ্রাস্ট বল লেয়ারটি নিকটবর্তী সংযোগের শেষে ইনস্টল করা হয় যাতে বিপরীত বায়ু প্রবাহের দিকে অক্ষীয় শক্তি বহন করে. ফ্যানটি একটি সেন্ট্রিপেটাল থ্রাস্ট বল বিয়ারিং দিয়ে সজ্জিত এবং প্রাথমিক ফ্যানটি দুটি সেন্ট্রিপেটাল থ্রাস্ট বল বিয়ারিং দিয়ে সজ্জিত।
