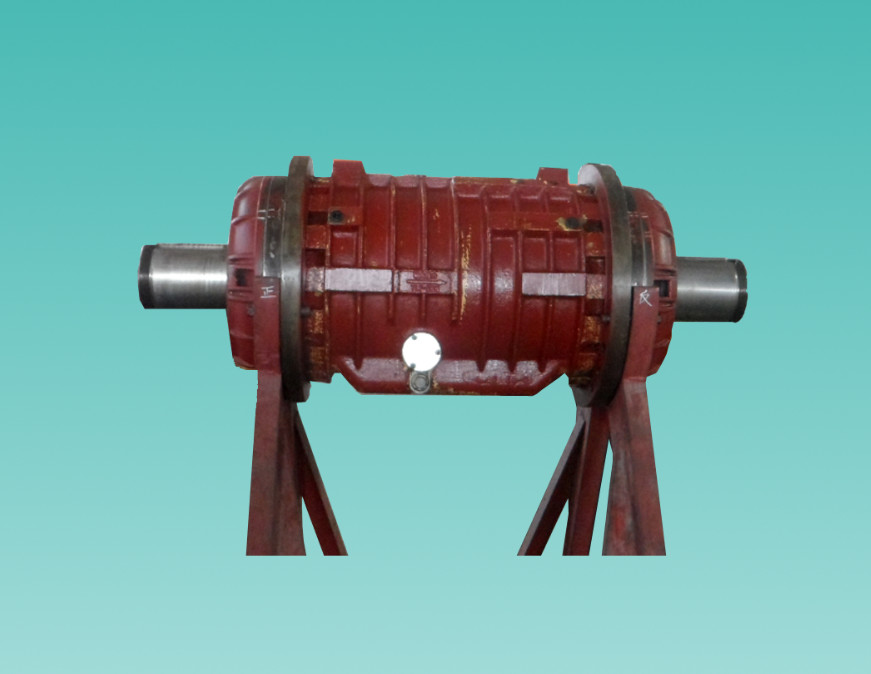

টেকসই TLT অক্ষীয় ফ্যান অংশ H180N2 জং প্রতিরোধী প্রধান ভারবহন বাক্স

H180N2 প্রধান লেয়ারিং বক্স

1. স্যুট বহনকারী অভ্যন্তরীণ বৃত্ত, পাতার ঘূর্ণি সামনে, সংশ্লিষ্ট অক্ষ সমন্বয় মুখ এবং উভয় প্রান্তে স্ক্রু ণ ণ তামা, তারপর রঙিন ণ তেল.
2. প্রসেসিং ফেস পেইন্টিং প্রটেকশন তেল.
3. গুদাম সংরক্ষণের সময়, পাতার ঘূর্ণি ঊর্ধ্বতন কঠোর ফিল্ম তেল তেল দিয়ে আবৃত করা উচিত, এবং তেল কাগজ দিয়ে আবৃত করা উচিত।
4. বাহনবাহক সর্বোচ্চ কাজের ঘূর্ণন গতিঃ n=1800r/min.
5. সর্বোচ্চ তেলের অবস্থান সময় তেলের পরিমাণঃ V=20L।
6বাহনবাহী বাক্সের ঢাকনা স্ক্রুটির √ টেনশন টনঃ M/A=116Nm।

প্রধান অক্ষ এবং ঘূর্ণনীয় অক্ষ একইভাবে একটি লোহা বাক্সের ভিতরে স্থাপন করা হয়, এই বাক্সটি একইভাবে বায়ু মেশিনের নীচের অর্ধেকের ভিতরে ইনস্টল করা হয় এবং একটি নল দিয়ে স্থির করা হয়।
প্রধান অক্ষের উভয় প্রান্তে একটি রোলিং স্তম্ভ বাহক রয়েছে, যা অক্ষের গতি সহ্য করতে ব্যবহার করা হয়, নিকটবর্তী বাহকগুলির প্রান্তে একটি প্রান্তিক প্রেরণ বল বাহক রয়েছে, যা বায়ু প্রবাহের দিকের বিপরীত দিকে প্রবাহিত হয়।

1. লেয়ারের অভ্যন্তরীণ রিং, ইম্পেলারের সামনের অংশ, সংশ্লিষ্ট শ্যাফ্টের সমন্বয় পৃষ্ঠ এবং থ্রেডের উভয় প্রান্তে তামা ধাতুপট্টাবৃত করুন এবং তারপরে অ্যান্টি-রস্ট তেল দিয়ে আবৃত করুন।

2. প্রক্রিয়াজাতকরণ পৃষ্ঠকে অ্যান্টি-রস্ট তেল দিয়ে আবরণ করা।

3গুদামে সংরক্ষণ করার সময়, ব্লেড হুইলের জার্নালটি হার্ড ফিল্ম গ্রীস দিয়ে আবৃত করা উচিত এবং তেলযুক্ত কাগজে আবৃত করা উচিত।

4. লেয়ার বক্সের সর্বাধিক কাজের গতিঃ n=1800r/min.

5. সর্বোচ্চ তেলের মাত্রায় তেলের পরিমাণঃ V=20L।

6. লেয়ার বক্স কভার স্ক্রু এর টার্নিং টর্কঃ M/A=116Nm

প্রধান শ্যাফ্ট এবং রোলিং বিয়ারিং একটি ঢালাই লোহা হাউজিং মধ্যে স্থাপন করা হয়, যা কেন্দ্রীয়ভাবে ফ্যানের নীচের অর্ধেক হাউজিং মধ্যে ইনস্টল করা হয় এবং bolted হয়।

একটি রোলার বিয়ারিং স্পিন্ডলের প্রতিটি প্রান্তে ইনস্টল করা হয় যা রেডিয়াল শক্তি বহন করে। অক্ষীয় শক্তি বহন করার জন্য,একটি সেন্ট্রিপেটাল থ্রাস্ট বল লেয়ারটি নিকটবর্তী সংযোগের শেষে ইনস্টল করা হয় যাতে বিপরীত বায়ু প্রবাহের দিকে অক্ষীয় শক্তি বহন করে. ফ্যানটি একটি সেন্ট্রিপেটাল থ্রাস্ট বল বিয়ারিং দিয়ে সজ্জিত এবং প্রাথমিক ফ্যানটি দুটি সেন্ট্রিপেটাল থ্রাস্ট বল বিয়ারিং দিয়ে সজ্জিত।
